氣體增壓泵
產品介紹

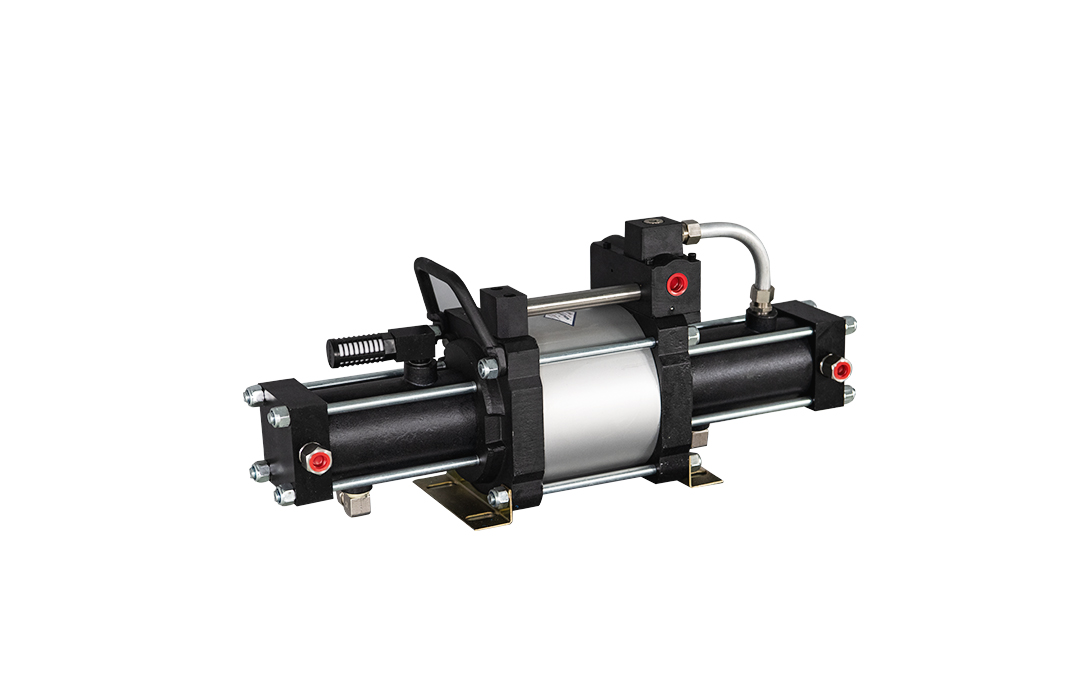

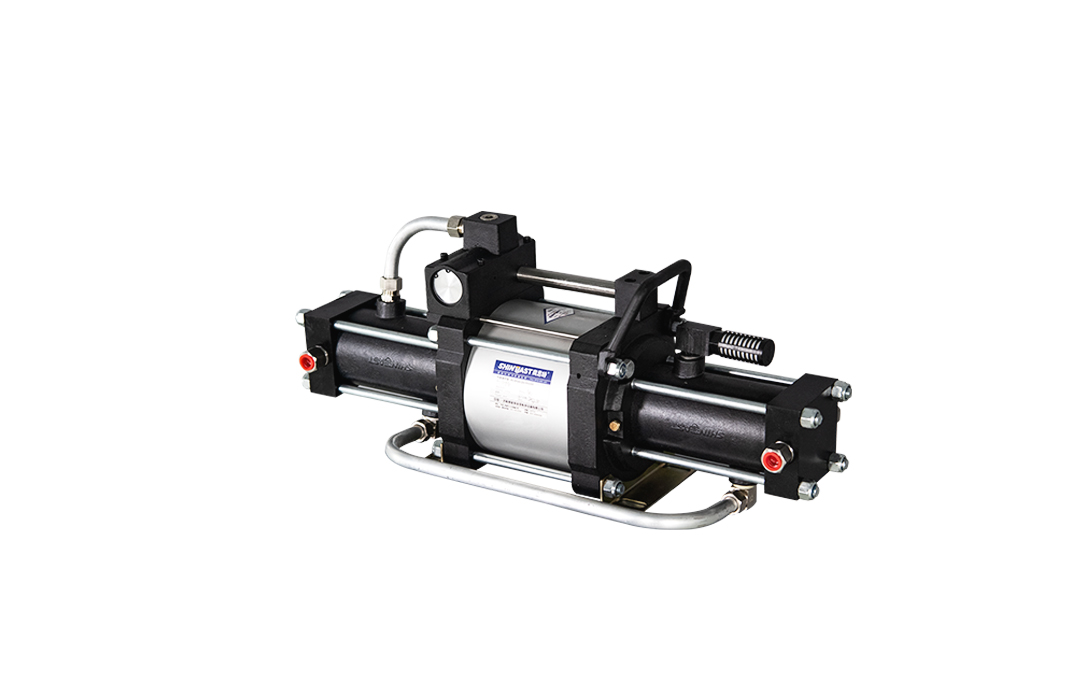

STD系列氣體增壓泵為單級增壓泵,為達到所需壓力氣體輸入口輸入氣壓需要一定程度的預增,預增壓力因達到的最大壓力不同而不同。該系列泵換向方式與STA系列完全相同,不同之處在于該系列泵為STA系列基礎上制造的雙頭泵,整臺泵全部采用鋁合金及不銹鋼制造。該系列泵的驅動活塞直徑為160mm,驅動氣壓≤8bar,最大可增壓至80Mpa。兩端泵頭均帶有排氣冷卻,出廠時兩入口及兩出口可按用戶要求連接好管路。
型號 | 增壓比 | 最小氣體 入口壓力PA | 最大氣體 入口壓力PA | 最大氣體出口壓力PB | 氣體出口 壓力計算公式PB= | 接口尺寸 | 最大流量LN/min (PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驅動口 | 入口 | 出口 | ||||
STD06 | 6;1 | 4.5 | 65.25 | 48 | 696 | 48 | 696 | 6PL+PA | ZG1/2 | NPT3/8 | NPT3/8 | 220(PA=6bar) |
STD10 | 10:1 | 5 | 72.5 | 80 | 1160 | 80 | 1160 | 10PL+PA | ZG1/2 | NPT3/8 | NPT3/8 | 372(PA=6 bar) |
STD25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL+PA | ZG1/2 | NPT1/4 | NPT1/4 | 154(PA=20bar) |
STD40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL+PA | ZG1/2 | NPT1/4 | NPT1/4 | 92(PA=20bar) |
STD60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL+PA | ZG1/2 | NPT1/4 | NPT1/4 | 115(PA=40bar) |
STD100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL+PA | ZG1/2 | NPT1/4 | M14×1.5 7/16-20 | 74(PA=40bar |
STD100-2 | 200:1 | 35 | 507.5 | 1400 | 20300 | 1400 | 20300 | 200PL+PA | ZG1/2 | NPT1/4 | M14×1.5 7/16-20 | 150(PA=100bar |
PL=驅動氣壓 PA=輸入氣壓 PB=輸出氣壓
