一、氮?dú)庵脫Q設備

1、前端為氮?dú)馄浚蛻糇詡洌?/p>

2、設備外形尺寸：800*600*1050mm

二、立式卸瓶閥機

主要技術參數：

1)電機功率：1.5kW；

2)傳動速比：1：80；

3)主軸轉速：17.5r/min；

4)氣源壓力：0.5-0.8MPa；

5)使用氣瓶范圍：直徑￠219-450；長度L600-1800mm；

6）設備外形尺寸：3010*620*1400mm

三、清洗干燥一體機

清洗倒水干燥一體機通過減速電機控制翻轉，實現180°翻轉，可與清洗、注水、倒水、干燥等相關配件及設備相連，達到一體機的目的，大大的節省了人工搬卸消防瓶的勞動。

適用于對直徑在φ279-φ450m m、高度400-1850mm范圍內的各種氣瓶進行清洗干燥及注水倒水。操作簡單，性能安全可靠。

1、翻轉角度180°

2、驅動氣源0.4-0.8MPa

3、渦輪減速機1.5KW

4、高壓水泵0.75KW/380V

5、蒸汽干燥機9KW

6、蒸汽溫度＞100℃

7、清洗電機功率：0.75KW

8、工位數：1

四、高位水箱及支架

水箱：    1立方水箱；

支架：    四柱支架支撐,高度1.5米

外形尺寸：1250*1250*1500mm

五、水壓機吊裝設備

1）電動葫蘆1套，龍門式懸掛導軌1套長度7米，高度4.2米

2） 起吊量程:600 Kg

3） 電源:AC220V

4） 顯示精度：±0.05 Kg(電子吊秤）

5） 7000*2000*4200mm

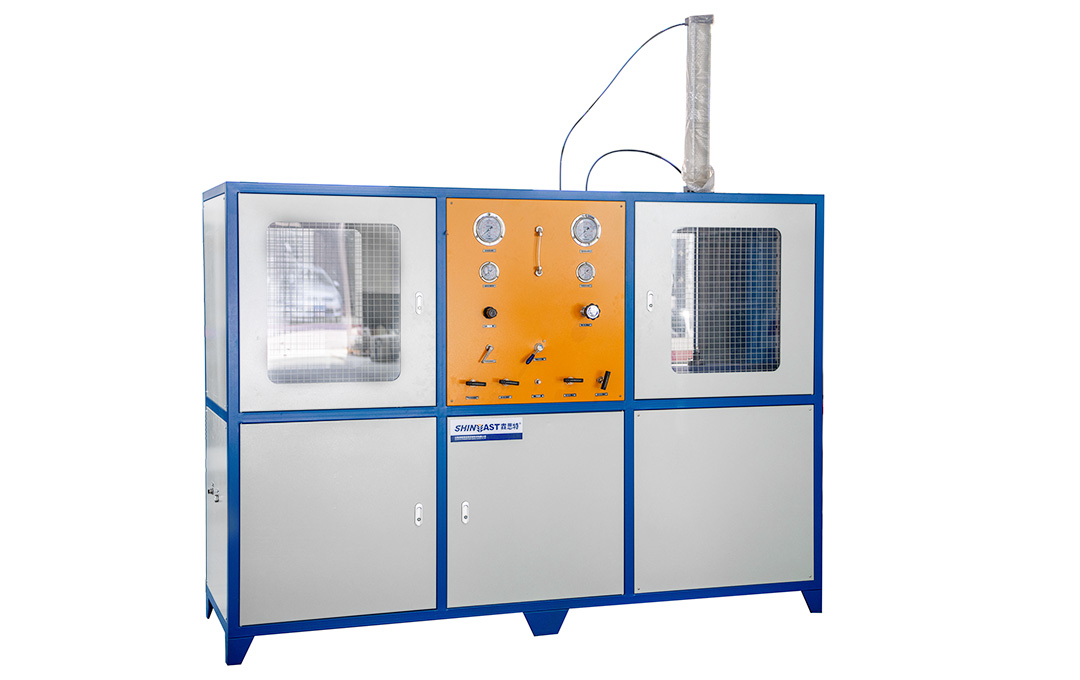

六、無縫瓶外測法試驗/焊接瓶耐壓試驗

主要技術參數：

1)測試壓力：0-30MPa；

2)測試范圍：氣瓶外徑：219 - 450mm無縫氣瓶長度：600 -1800mm；

3) 工作介質:   水

4) 最高設計壓力    45MPa

5)工作氣源壓力：0.5-0.8MPa；

6)工作氣源流量：≥1m3/min；

7)外接電源電壓：220V /50Hz；

8) 壓力傳感器控制精度  ≤5‰

9)電子天平精度      ≤0.1g

10)控制采用：計算機+NI數據采集卡+ 控制軟件

11）設備外形尺寸：1200*1100*1500mm

軟件程序：基于labview程序開發環境自主開發；

水套采用氣囊式密封裝置

七、高壓壓縮機

主要參數：

1）冷卻：風冷；

2）輸出壓力：25 MPa；

3) 排量：    1.5 m3/min；

4）外形尺寸：1850*1200*1300mm

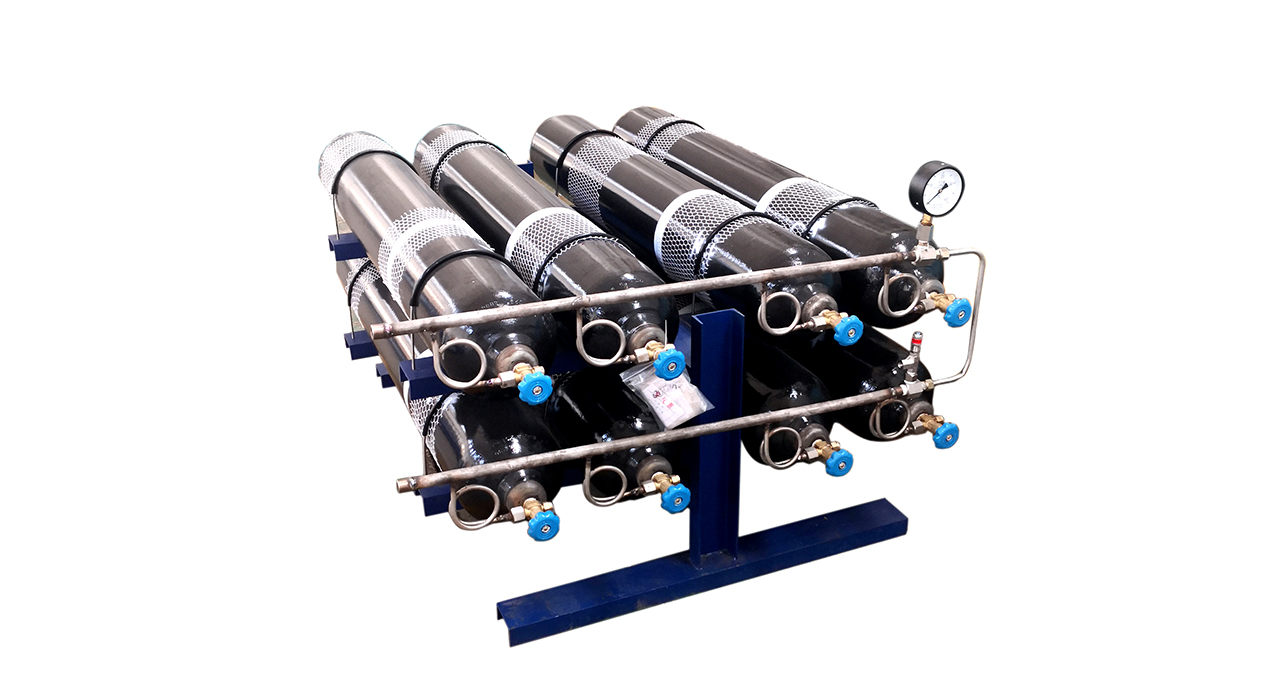

八、高壓瓶組

壓力：空氣瓶20MPa;             容積：50L*8;

外形尺寸：1600*1300*800mm

九、輸送線

1） 輸送架 ：≈8米

2）寬度：1200 mm 、高度：800 mm 橫梁為50×70×4 mm矩形管鋼構件

十、臥式裝瓶閥機（扭矩）

主要技術參數：（扭矩控制）

1)電機功率：1.5kW；

2)傳動速比：1：80；

3)主軸轉速：17.5r/min；

4)氣源壓力：0.5-0.8MPa；

5)使用氣瓶范圍：直徑￠219-450；長度L600-1800mm；

6)裝瓶閥：500N扭矩控制

7）外形尺寸：3210*620*1400mm

十一、低壓空壓機

活塞式空壓機

電機功率11KW, 壓力：0.8MPa;流量：1.6m3/min

十二、儲氣罐

壓力：0.8MPa;體積：1.0m3

十三、手持打標機

十四、標準瓶（無縫瓶）

十五、水壓試驗臺

瓶注滿水之后進行的水壓強度試驗，利用水壓試驗機增壓裝置連接瓶子，增至所需檢測的壓力進行強度保壓試驗。

1.氣源壓力：0.3-0.8Mpa

2.試驗壓力：≥30MPA(可選壓力）

3.每次試壓瓶數：1只

4.保壓時間：5min

5.水源用戶自備，先注水，再增壓

手動控制，增壓速率可用高壓出口針閥控制開關大小來控制

十六、氣密性試驗臺+升降水槽

氣密性測試，以檢驗瓶體、閥門及閥座、絲扣等處有否泄漏。本機由水箱、升降架、氣動控制系統等組成，結構簡單合理、操作靈活、方便安全、操作系統采用氣動控制，適用于七氟丙烷/CO2等氣瓶氣密性試驗。

1、適應氣瓶長度：400-1850mm

2、使用氣瓶直徑：φ219-φ450

3、氣源壓力： 0.3-0.8Mpa

4、操作臺壓力表為1.6級記憶型壓力表

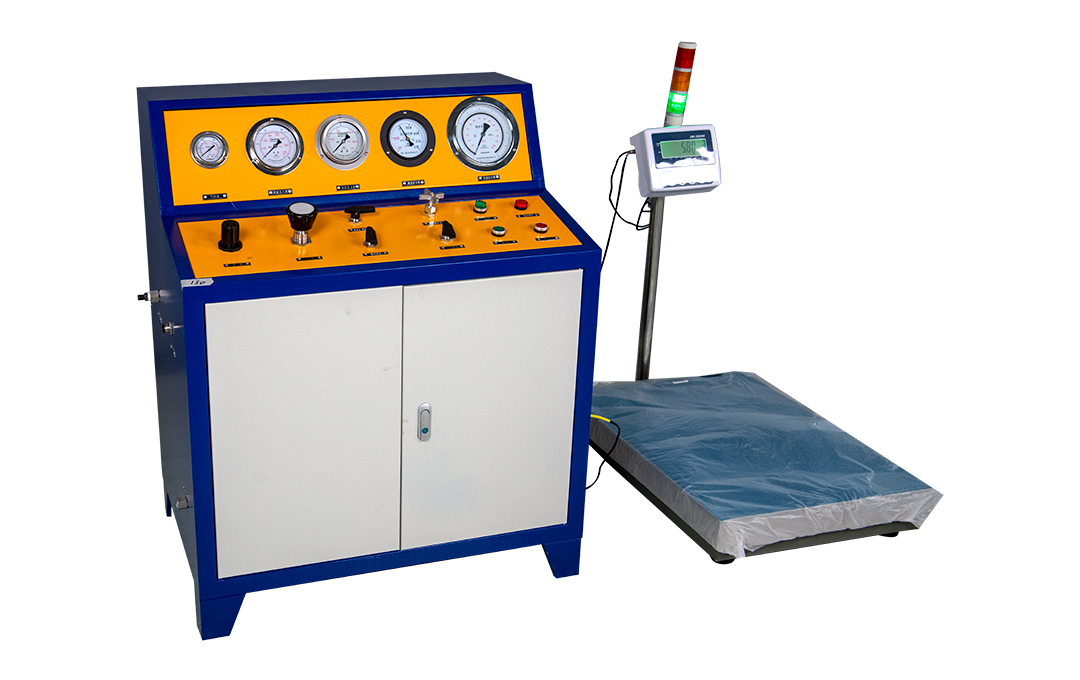

十七、藥劑充裝系統（可選PLC和計算機控制）

抽真空/氮?dú)庵脫Q/充裝藥劑/充裝氮?dú)庖惑w機

最高出口壓力48bar

驅動氣源壓力5-8bar

耗氣量1.2-1.6m3/min

最大流量：15-20L/min

含抽真空，真空泵排量為4L/S

含稱重稱，量程500KG，

可設到重量充裝自動停止，報警功能

可自動切斷氣源

充裝壓力表表徑150mm，0.4級壓力表

設備有氮?dú)鉁p壓閥

雙泵充裝，可實現雙泵分路控制，可一泵或兩泵同時充裝，充裝速度更快。

十八、瓶閥氣密水壓試驗機（可選PLC和計算機控制）

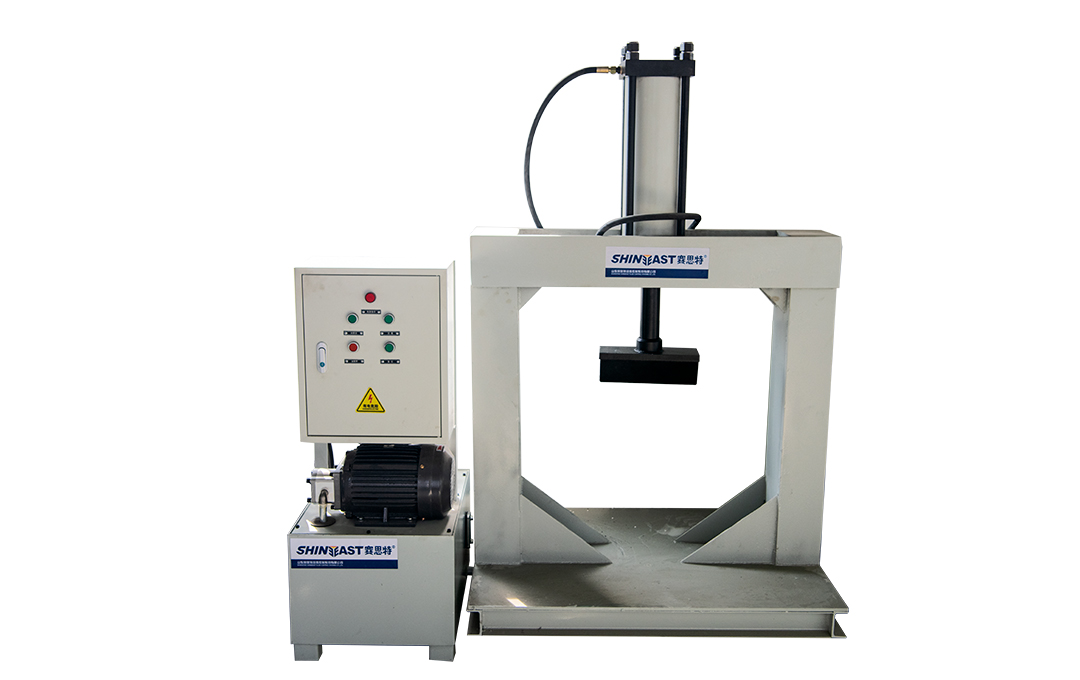

十九、氣瓶壓扁機

序號性能參數

1．電機功率2.2KW

2．液壓泵站壓力15MPa

3．液壓泵站流量10ml/r

4．壓力缸尺寸直徑160mm;行程：410mm

5．壓扁機輸出壓力0-30T

6．外形尺寸1100*800*1650mm

二十、壓力表校驗臺

序號項目要求性能指標備注

1.  被試對象壓力表

2．相關標準國標

3．功能校驗

4．試驗介質水、液壓油或其他約定介質

5．測試壓力液體0-30MPa壓力無極調節

6．介質溫度常溫

7．試驗工位1工位

8．驅動空氣：≤8bar

9．外形尺寸800*700*1150mm

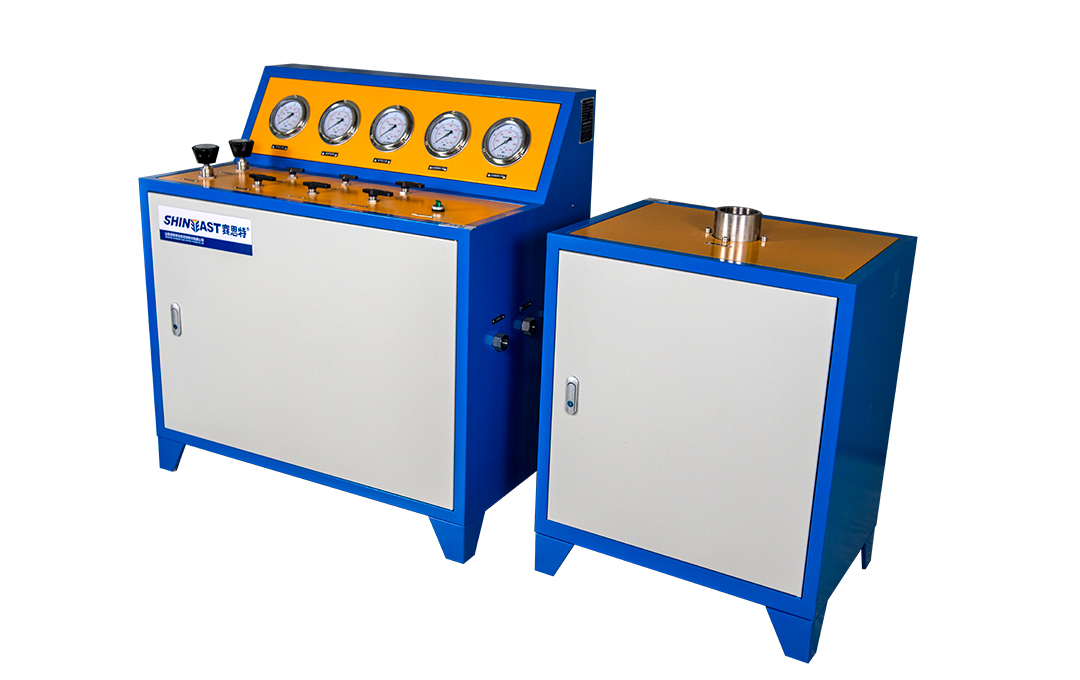

二十一、容器閥/選擇閥開啟性能測試臺

容器閥和選擇閥需要做開啟和閉合可靠性試驗檢測。以檢測閥門和選擇閥的可靠性。

1.出口尺寸：2寸內絲；

2.工作壓力：8/25MPa

3.控制方式：手動控制/PLC控制

4.容器容積：1.5L

5.操作臺和試驗臺分離式

二十二、單向閥工作可靠性試驗臺

單向閥需要做開啟和閉合的正反向交變沖壓試驗檢測。以檢測單向閥的可靠性

單向閥正反向交變充壓試驗

1.工作壓力：8/25MPa

2.控制方式：手動控制/PLC控制

3.容器容積：1.5LL

4.操作臺和試驗臺分離式

二十三、信號反饋裝置動作壓力試驗臺

1、測試壓力＜0.8MPa

2、氣源0.3-0.8MPa

3、0.4級精密壓力表

4、預留24V電源
