一、設備適用范圍

本套檢測流水線設備適用氫氣瓶的參數如下：

1、公稱直徑：φ219-φ550 mm

2、長度范圍：600-2600 mm

3、重量范圍： 50~330 kg

滿足氫氣瓶的定期檢測與評定。

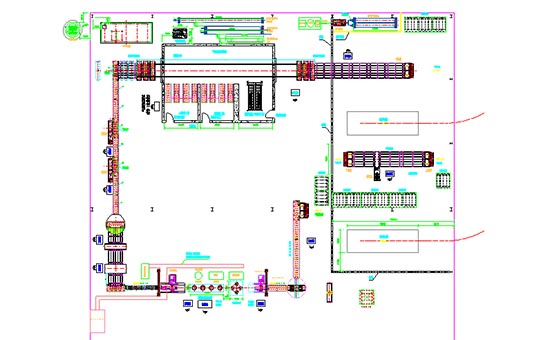

二、氫氣瓶檢測線布局圖

總圖如下，僅供參考

三、具體設備技術參數

1、氫氣瓶上/下瓶機

本設備用于輔助氫氣瓶放置到輸送流水線上，通過設備上安裝的手轉閥控制氣缸動作，實現氫氣瓶由水平放置架上翻轉到水平滾道架或水平軸向輸送線上，節省人力，動作快速，方便后續操作。

1.1 設備外形尺寸：長2000mm*寬1270mm*高1380mm（僅供參考）

1.2 供氣氣源：04~0.8MPa

1.3 翻轉氣缸伸出速度可調；

2、滾道架（過渡氣瓶）

本設備用于輔助氫氣瓶在各個檢測位置或過渡位置方便氫氣瓶流轉使用，目的節省設備成本，方便氫氣瓶流轉，多用人力推瓶輸送。

2.1 設備外形尺寸：長3000mm*寬2000mm*高820mm（僅供參考）

2.2 根據檢測流水線布局及氣瓶檢測工位需求，結構/尺寸以實際為準

3、臥式卸閥機

本設備用于氫氣瓶瓶閥拆卸，本設備需配合氫氣回收裝置（單獨購買設備）使用

3.1設備外形尺寸：長3800mm*寬620*高1800mm（僅供參考）

3.2供氣氣源：0.4~0.8MPa

3.3電機功率：2.0kw/380V

3.4傳動速比：1:60

3.5主軸速度：15rad/min

3.6壓緊氣缸伸出速度可調

3.7臥式裝閥機與卸閥機機架結構基本相同，主要區別為裝閥機配備扭矩傳感器，實現裝閥擰緊扭矩自動控制。

4、自動輸送轉盤A

本設備用于氫氣瓶在流水上轉角處自動輸送氫氣瓶使用，保持自動控制，節省人力成本，方便末端管理。設備采用自動控制，多重保護，運行穩定可靠。

4.1設備外形尺寸：長2500mm*寬800mm*高830mm（僅供參考）

4.2電機功率：0.75kw+0.37kw/380V

4.3高效光電傳感器，感應靈敏，控制可靠

4.4旋轉速度：11rad/min

5、翻轉加水機

本設備用于氫氣瓶由水平狀態改為垂直狀態，方便水壓試驗前的加水需求。本設備為單鍵式控制，實現電動進瓶、進瓶到位停止、翻轉到位停止等，操作簡單方便。

5.1設備外形尺寸：長2350mm*寬2230mm*高1430mm （僅供參考）

5.2供氣氣源：0.4~0.8MPa

5.3電機功率：0.75kw+3.0kw/380V

5.4夾緊氣缸伸出速度可調

6、翻轉倒水機

本設備用于氫氣瓶水壓試驗后，瓶內水倒出及瓶體內部干燥。本設備為單鍵式控制，實現電動退瓶、翻轉到位停止等，包括氫氣瓶倒置夾緊、加速倒水、熱風干燥器等功能機構，操作簡單方便。

6.1設備外形尺寸：長2830mm*寬2230mm*高1440mm （僅供參考）

6.2供氣氣源：0.4~0.8MPa

6.3電機功率：0.75kw+3.0kw/380V

6.4夾緊氣缸伸出速度可調

7、軸向輸送線

本設備用于氫氣瓶在流水線上順序傳送功能，與自動輸送線相同，輔助流水線實現自動控制功能。

例如翻轉加水處，需要氫氣瓶等待檢測時。

7.1設備外形尺寸：長2500mm*寬800mm*高830mm （僅供參考）

7.2供氣氣源：0.4~0.8MPa

7.3電機功率：0.75kw/380V

8、徑向送瓶機

本設備用于氫氣瓶在流水線轉角處的轉向檢測使用，方便氣瓶檢測和流水線方向傳送。本設備為工控程序自動控制+人工控制，雙重操作，保證設備運行平穩可靠。本設備包括軸向輸送和到位翻滾氣瓶功能，使氣瓶從軸向輸送狀態轉變?yōu)閺较蜉斔头较颉?/p>

8.1設備外形尺寸：長2500mm*寬800mm*高830mm （僅供參考）

8.2供氣氣源：0.4~0.8MPa

8.3電機功率：0.75kw/380V

9、外部清洗機

本設備用于氫氣瓶的瓶體表面的臟污清潔，采用整體托輥+毛刷結構，清洗效果顯著。主要由清洗毛刷托輥機構、毛刷托輥升降機構、氫氣瓶托舉機構、儲水池、電控感應系統等組成。

9.1設備外形尺寸：長3500mm*寬1200mm*高3000mm （僅供參考）

9.2供氣氣源：0.4~0.8MPa

9.3電機功率：5.0kw/380V

9.4水泵電機：1.1kw+4.2m3/h

10、內外干燥機

本設備用于氣瓶清洗后的干燥任務。熱氣器可采用電加熱或蒸汽熱源，送風器可采用風機或高壓氮氣。其主要包括：底座支架、翻轉輥輪架、頂出機構、壓緊機構、熱氣器、送風器等。設備可以實現翻轉倒水、加速倒水、加速水汽排出、翻轉氣瓶閥口向下、氫氣瓶夾緊等功能，最終實現氣瓶內外部快速干燥。

10.1設備外形尺寸：長3000mm*寬870mm*高2150mm （僅供參考）

10.2供氣氣源：0.4~0.8MPa

10.3電管功率：9.0kw/380V

10.4風機功率：2.2kw/380V

11、自動輸送轉盤B

本設備用于氫氣瓶在流水上氣瓶閥口轉向及更改輸送方向使用，保持自動控制，節省人力成本，方便末端管理。設備采用自動控制，多重保護，運行穩定可靠。

本設備主要功用為使氫氣瓶由徑向輸送更改為軸向輸送，并且調整氫氣瓶閥口方向，方便后續裝閥機操作。

11.1設備外形尺寸：長2500mm*寬1726mm*高830mm （僅供參考）

11.2電機功率：0.75kw+0.37kw/380V

12、自動輸送線

本設備用于實現檢測氫氣瓶流水線作業，因自動控制及位置控制要求，自動輸送線有位置及擺放順序要求，個別設備還有翻滾氣瓶等特殊功用，具體情況以實際需求為準，此處僅介紹共性功能。

12.1設備外形尺寸：長5000mm*寬800mm*高830mm （僅供參考）

12.2電機功率：0.75kw+0.75kw/380V

12.3供氣氣源：0.4~0.8MPa

13、軌道輸送車

本設備用于氫氣瓶氣密性檢測的運輸輸送周轉，氣密性檢測需要單獨建筑防爆房。氫氣瓶在完成裝閥后進入氣密性測試房，通過軌道輸送車轉運到氣密性輸送臺上；完成氣密性檢測的氫氣瓶再通過軌道輸送車周轉到終檢滾道架上。

本設備為遙控手柄+線控手柄，雙重控制，啟動為變頻式，保證啟動、運行平穩。

13.1設備外形尺寸：長2560mm*寬2500mm*高830mm （僅供參考）

13.2電機功率：0.4kw+0.4kw/380V

13.3供氣氣源：0.4~0.8MPa

14、氣密性檢測臺

本設備用于氫氣瓶的氣密性檢測，方便氫氣瓶從軌道輸送車上周轉到氣密性檢測工位上。

14.1設備外形尺寸：長2500mm*寬800mm*高830mm （僅供參考）

15、氣瓶壓扁機

本設備用于不合格氫氣瓶的報廢處理

15.1設備外形尺寸：長1080mm*寬800mm*高1680mm （僅供參考）

15.2電機功率：2.2kw/380V

15.3液壓泵：額定排量6ml/r，額定壓力20MPa，額定轉速2000r/min

16、氣密性測試機

1、 試驗介質 空氣或其他約定介質 客戶自備

2、測試壓力 0-30MPa 根據需要可以調節壓力檔

3、保壓時間 可設定

4、壓力精度 ±5‰

5、介質溫度 常溫

6、試驗工位 1工位

7、電源電壓： 交流220V

8、控制方式 計算機控制 采用采集卡數據采集，具有實時壓力和曲線顯示，自動生成報表，打印報表

9、測試軟件 控制軟件 LabView

  報告形式 Microsoft Office Excel

17、水壓試驗機

本設備用于對氫氣瓶生產、檢驗評定過程中進行的外測法水壓試驗，試驗裝置完全按GB/T9251

《氣瓶水壓試驗方法》、和美國DOT標準研制。

該試驗裝置的控制系統是在Windows7操作系統下運行的計算機控制水壓試驗系統。試驗裝置由控制柜、水量采集和增壓系統、試壓水套和稱重電子稱（可選）等部分組成。

試驗裝置控制軟件采用LabView工控軟件。利用LabView可以產生獨立運行的可執行文件，它是一個真正的32位/64位編譯器。如在網絡節點的計算機完成氣瓶稱重、設置水壓試驗參數、打印水壓試驗報告和查看水壓試驗結果等。

試驗裝置設計最高工作壓105Mpa,實際試驗壓力控制精度不低于50Psig、實際水位測量精度不低于0.1g。試驗裝置工作時具有較高操作自動化程度，輸入測試氣瓶瓶號后，從稱重到完成水壓試驗正常情況下只需要按幾次鍵即可完成。在試驗中可以圖形方式動態顯示試驗過程中的時間/壓力、時間/水量/壓力/水量關系曲線。試驗裝置保存了試驗過程的全部數據，用戶可以通過在需要的時候查看試驗過的氣瓶的全部試驗數據和各類試驗曲線。（為了提高水壓試驗的工作效率，一套裝置可以設置二個水套）試驗裝置主要功能包括：1、氣瓶水壓參數設定；2、顯示已做過水壓試3、驗的氣瓶的試驗參數和試驗過程；4、輸出標準瓶水壓試驗報告；5、氣瓶水壓試驗；6、氣瓶稱重（可選）；7、輸出水壓試驗報告。

1.測試壓力：       ≤105MPa

2.測試范圍：       車載纏繞氫氣瓶、天然氣瓶

3.測試效率：       6～10只/h (以80L為例)

4.工作氣源壓力：   ≤0.8Mpa

5.工作氣源流量：   ≥1m3/min

6.外接電源壓力：   220V/50Hz

7.控制機箱尺寸：1200*1100*1500
