氣瓶檢測設備(壓力容器)
詳情介紹

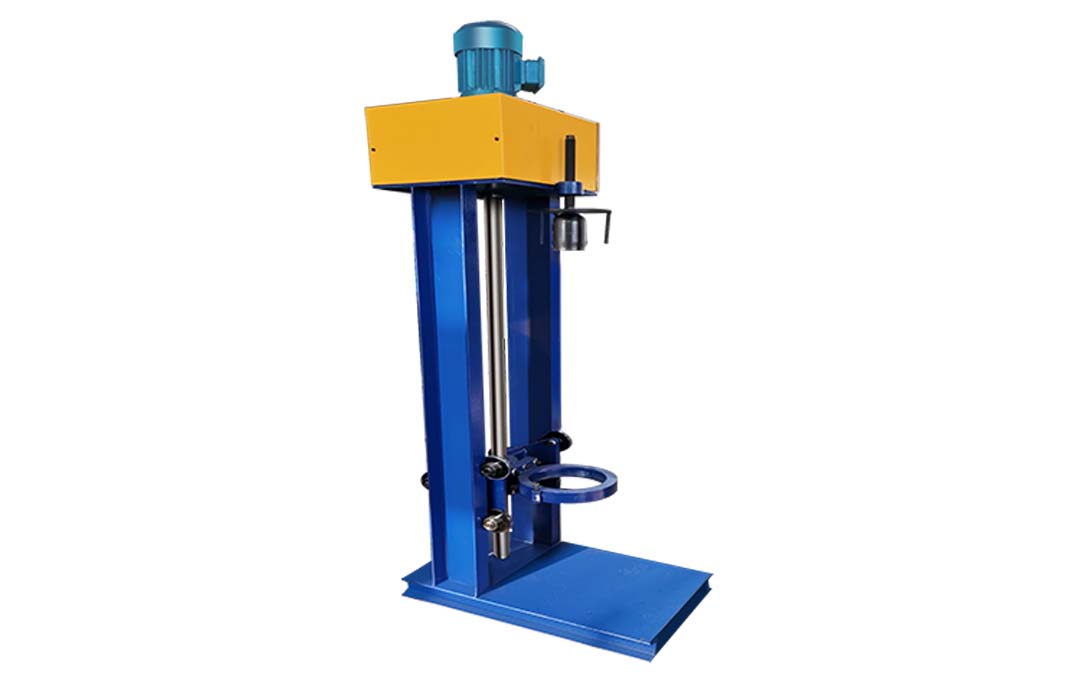

一、立式上/下瓶機
1、氣缸夾緊90°翻轉
2、氣源壓力:0.3~0.8 MPa

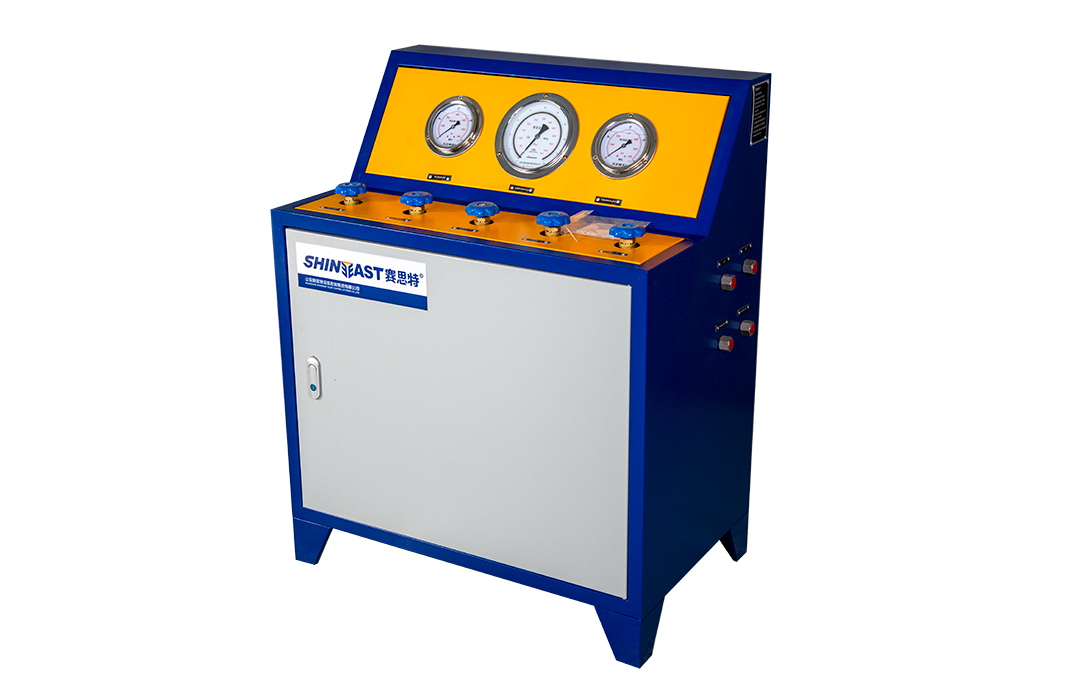

二、氮?dú)庵脫Q裝置
1、氮?dú)鉁p壓閥前端壓力15MPa,減壓6MPa
2、真空泵流量6L/S-15L/S可選
3、電源220V
三、臥式裝/卸瓶閥機
主要技術參數:
1)電機功率:1.5kW;
2)傳動速比:1:80;
3)主軸轉速:17.5r/min;
4)氣缸夾緊,氣源壓力0.5-0.8MPa;
5)使用無縫氣瓶范圍:直徑¢219-450;長度L400-1800mm;
6)分為扭矩控制和手動控制型

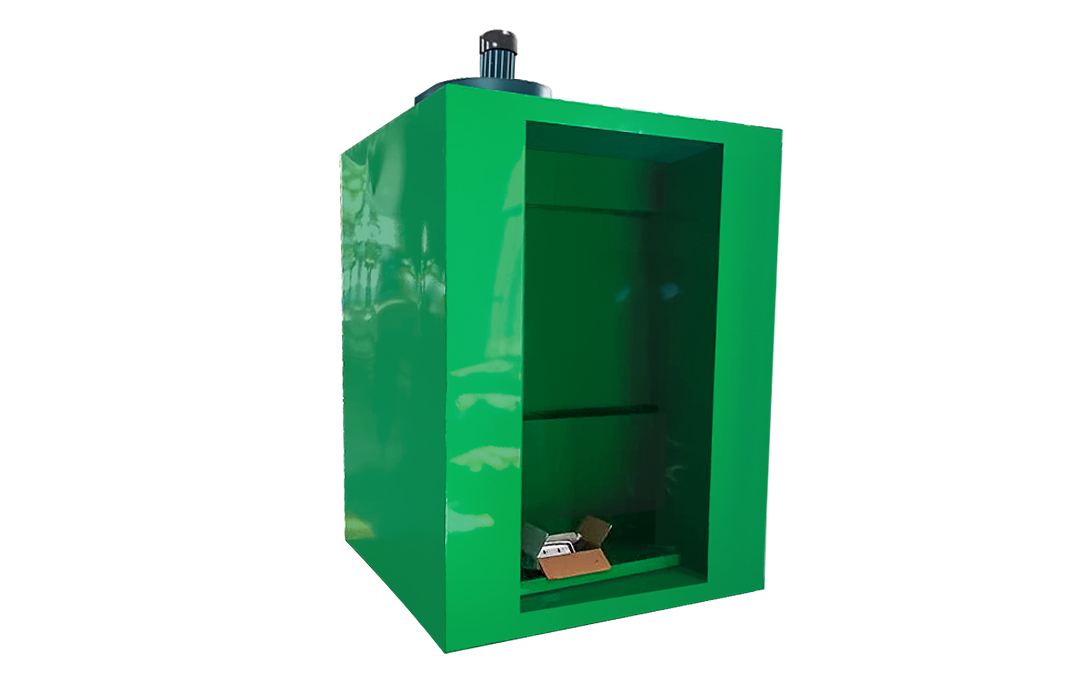

四、氣瓶內部清洗機
1) 耗電功率: ≥2.2KW
2) 耗用水流量: ≥20L/min
3) 清理效率: 2 min/只無縫氣瓶(以80L無縫氣瓶為例)
4) 工位數: 1-2工位可選
五、配套高位水箱及支架
水箱:1立方水箱;
支架:四柱支架支撐,高度1.5米
六、水壓機吊裝設備
1)電動葫蘆1套,龍門式懸掛導軌1套長度7米,高度4.3米
2) 起吊量程:600 Kg
3) 電源:AC220V
4) 顯示精度:±0.05 Kg(電子吊秤)
5)參考尺寸:7000*2000*4200mm
七、外測法水壓試驗機
主要技術參數:
1)測試壓力:0-30MPa;(具體參數根據雙方合同規定)
2)測試范圍:氣瓶外徑:219 - 450mm無縫氣瓶長度:400 -1800mm;
3) 工作介質: 水
4) 最高設計壓力 45MPa
5)氣源壓力:0.5-0.8MPa;
6)耗氣量:≥1m3/min;
7)電源電壓:220V /50Hz;
8) 傳感器精度 ≤5‰
9)電子天平精度 ≤0.1g
10)雙碳鋼水套 水套采用氣囊式密封裝置
11)軟件控制:計算機+數據采集卡+ 控制軟件
軟件程序:基于labview程序開發環境自主開發;
八、翻轉倒水一體機
主要技術參數:(自動翻轉充氣倒水)
1)使用范圍:直徑:¢219-426mm高度:600~1800mm
2)氣源壓力:0.6-0.8MPa;
3)翻轉速度:2.4r/min;
4)翻轉角度:85°;
5)工位數:1;
九、氣瓶內部干燥機
主要技術參數:
1) 適用氣瓶:直徑¢219-450mm 長度400-1800mm;
2)功率: 13KW;(熱空氣干燥),可選蒸汽干燥
3)翻瓶架:1工位(翻轉85°);
4) 工作效率:≥12只/h;
5)外形尺寸:約2100×1000×1100mm;
十、氣密性試驗臺+升降水槽
氣密性測試,以檢驗瓶體、閥門及閥座、絲扣等處有否泄漏。本機由水箱、升降架、氣動控制系統等組成,結構簡單合理、操作靈活、方便安全、操作系統采用氣動控制,適用于七氟丙烷/CO2等氣瓶氣密性試驗。
1、適應氣瓶長度:400-1800mm
2、使用氣瓶直徑:φ219-φ450
3、氣源壓力: 0.3-0.8Mpa
十一、高壓壓縮機
主要參數:1)冷卻:風冷;
2)輸出壓力:25 MPa;
3) 排量:1.5 m3/min;
十二、高壓瓶組
1、壓力:空氣瓶20MPa;
2、容積:50L*8;
3、安全閥
十三、壓力表測試臺
1.測試壓力30MPa
2.驅動壓力3-8bar
3.一工位
4.測試介質 水或液壓油
十四、氣瓶判廢壓扁機
1、電機功率2.2KW
2、液壓泵站壓力 15MPa
5、壓扁機輸出壓力0-50T
十五、輸送線
1) 輸送架 :≈15米
2)寬度:1200 mm 、高度:800 mm 橫梁為50×70×4 mm矩形管鋼構件
十六、其他設備
另需0.8MPa低壓空壓機機及1m3儲氣罐作為驅動氣源。
另有螺紋/維修工具包,手持打標機,測厚儀等可配套購買。
