氣瓶檢測設備(壓力容器)
詳情介紹

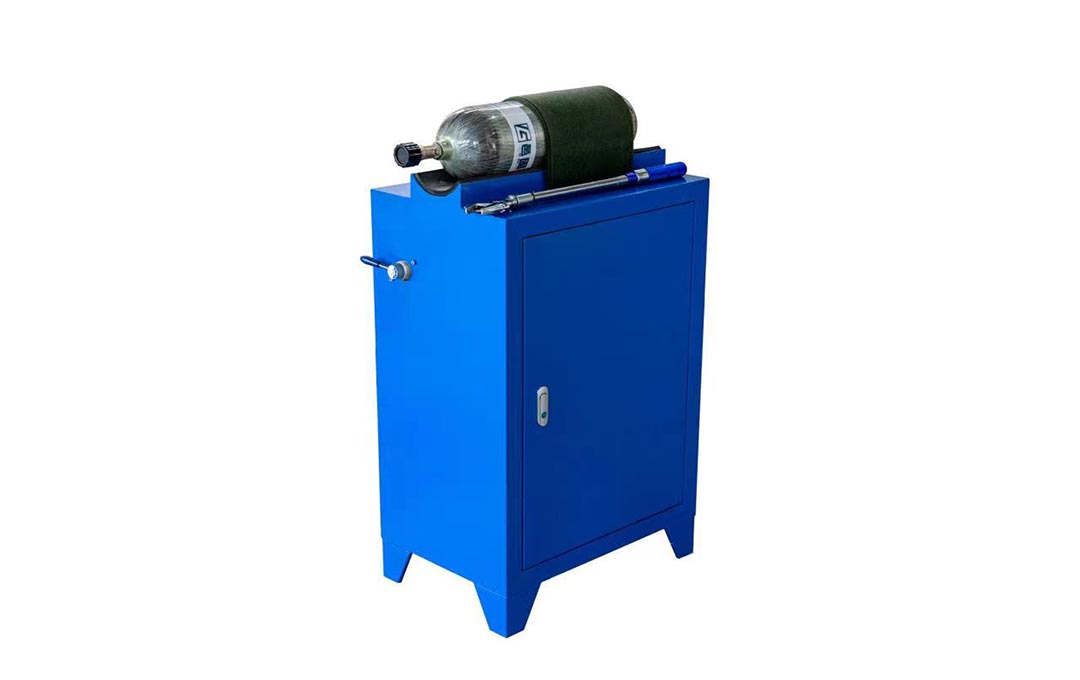

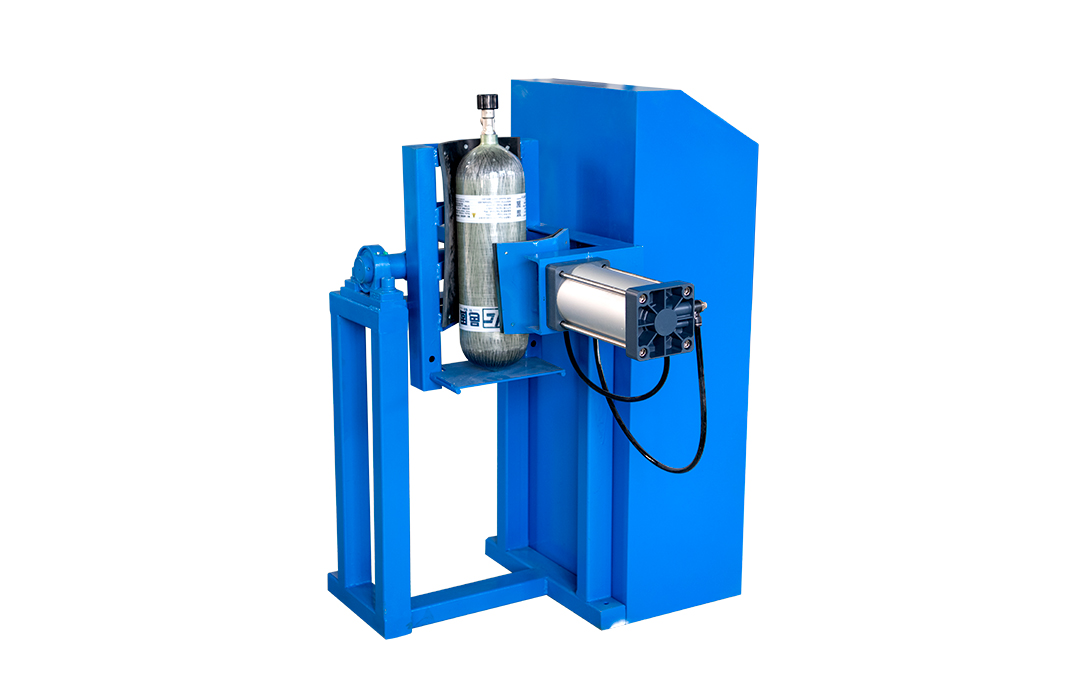

一、瓶閥裝卸機
瓶閥自動裝卸機是根據國家嚴禁使用管鏈鉗或其他易于損傷瓶體的工具裝卸瓶閥的要求和鋼瓶制造廠、檢驗站等裝卸瓶閥工作的需要而設計制造的。適用于對呼吸瓶瓶進行瓶閥裝、卸。操作簡單,性能安全可靠。
主要參數:
1. 適用氣瓶直徑范圍:¢110-¢210
2. 高度范圍:400—700mm
3. 氣源壓力:0.5~0.8MPa
4. 工位數:1
5.扭 矩:20-220N*M
6. 外形尺寸:650×400×950mm
外形圖僅參考

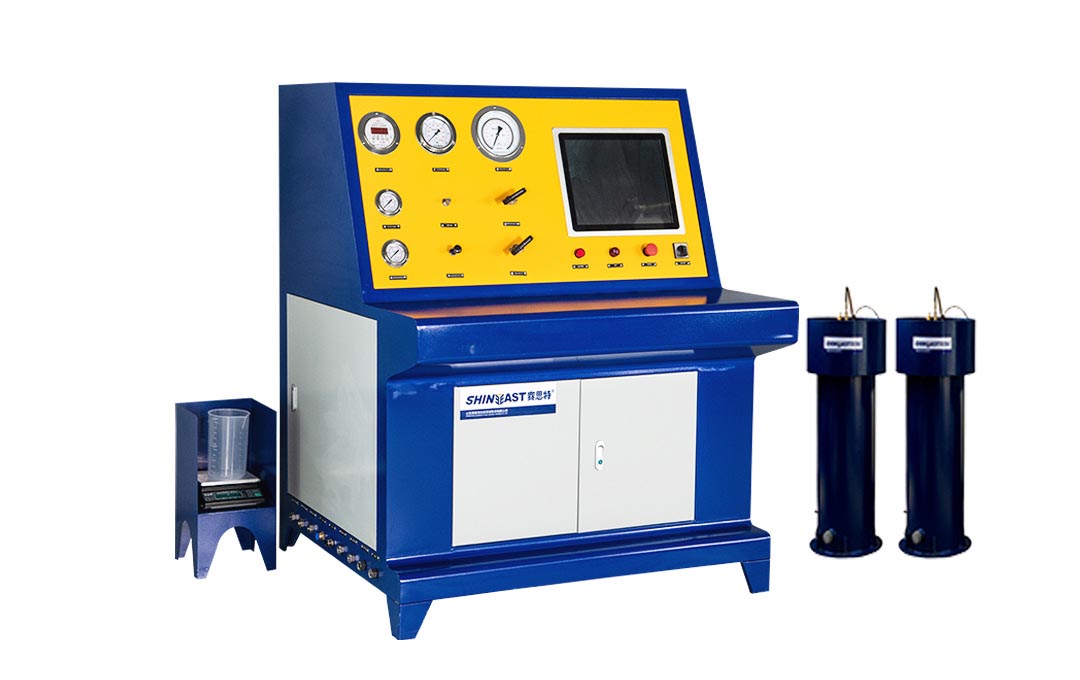

二、外測法水壓試驗臺
外測法水壓試驗臺是按照國家對氣瓶測試標準,結合實際工況條件進行設計、制造、試驗的試驗臺,用于對氣瓶水壓試驗,考核其極限氣瓶在壓力下的殘變與形變形式,采用計算機控制并記錄、采集、打印試驗數據。
1.被試對象:工業氣瓶等
2.相關標準:GB/T9251-2022(氣瓶水壓實驗方法)
3.功能:外測法水壓試驗
4.試驗介質:水
5.測試范圍:氣瓶外徑:100 - 210mm 氣瓶長度:300- 700mm
6.測試壓力:液體50MPa(根據需要可以設定任意壓力檔)
7.壓力精度:±1%fs
8.水套:不銹鋼材質
9.介質溫度:常溫
10.試驗工位:1工位
11.驅動空氣:≤8bar
12.電源電壓:交流220V
13.控制方式:自動控制
三、氣瓶注水機
氣瓶注水機用于氣瓶加緊、注水、倒水使用

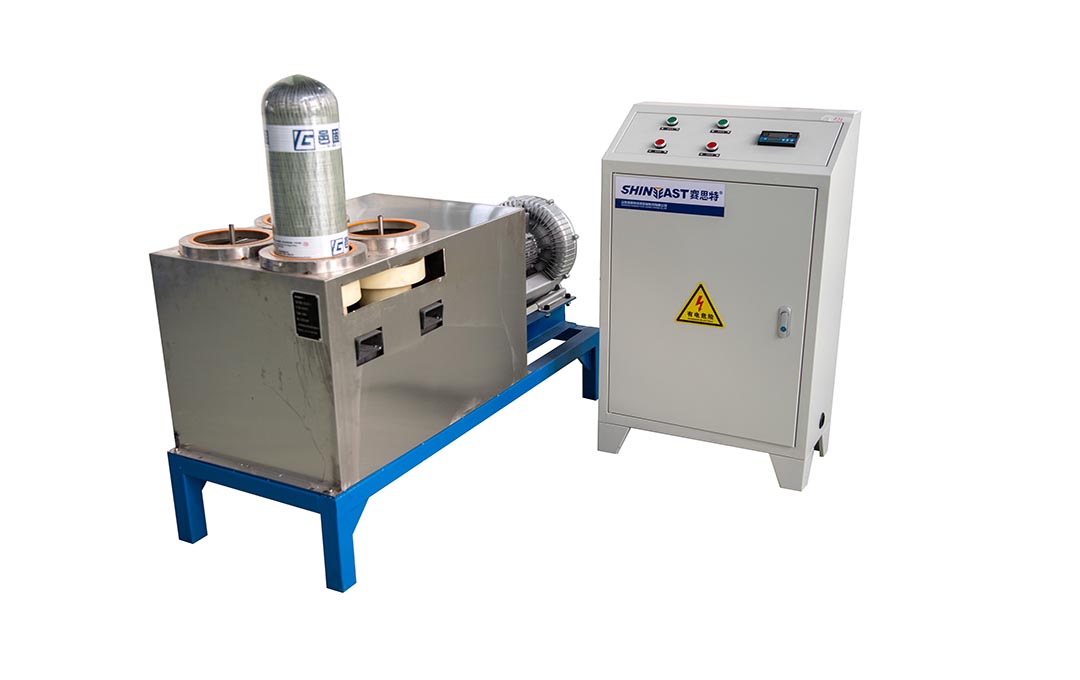

四、氣瓶干燥機
氣瓶內部干燥裝置是根據國家相關標準規定設計制造的。氣瓶經過倒水后,內壁殘留很多水份,去除這些水份最簡單的方法是用熱空氣吹除。本設備采用電加熱方式,溫度可調,由風機輸送熱風至氣瓶內部進行干燥。設備配置有電加熱器和風機。結構緊湊、安裝方便、使用簡單、性能可靠,是氣瓶內部干燥必不可少的專用設備之一。
技術參數
(1)適用氣瓶:呼吸氣瓶
(2)設定溫度:0-80℃
(3)總 功 率:1.5KW
(4)翻 瓶 架:4工位
(5)工作效率:≥8只/h
(6)外形尺寸:約1500mm*500mm*800mm

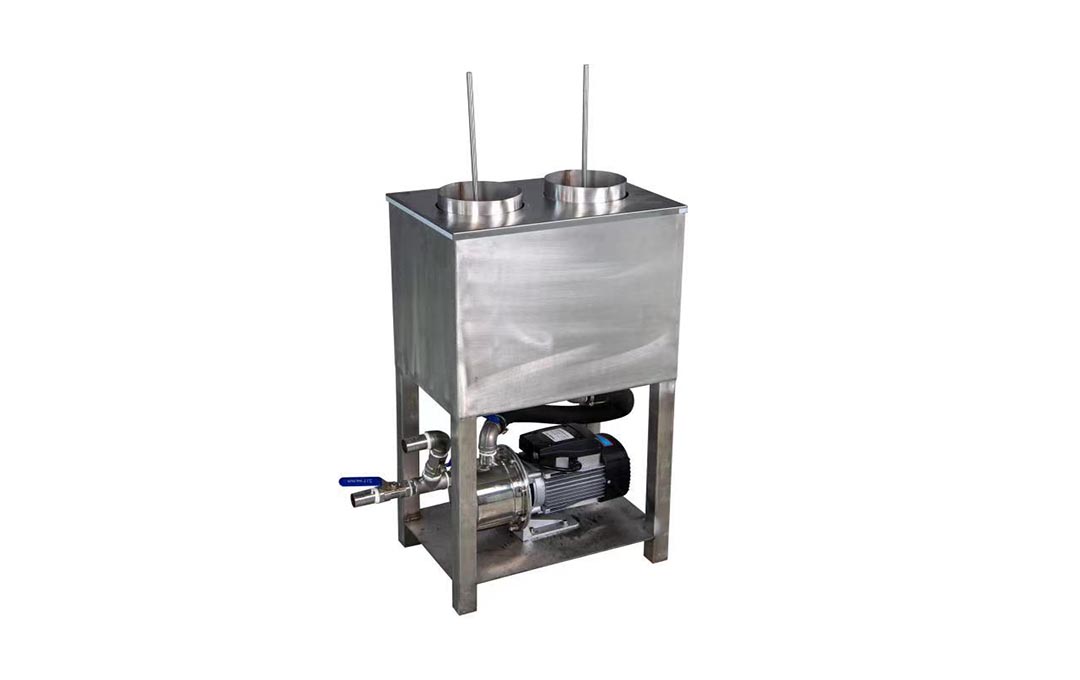

五、氣瓶清洗機
兩工位,氣瓶清洗,帶清洗水泵

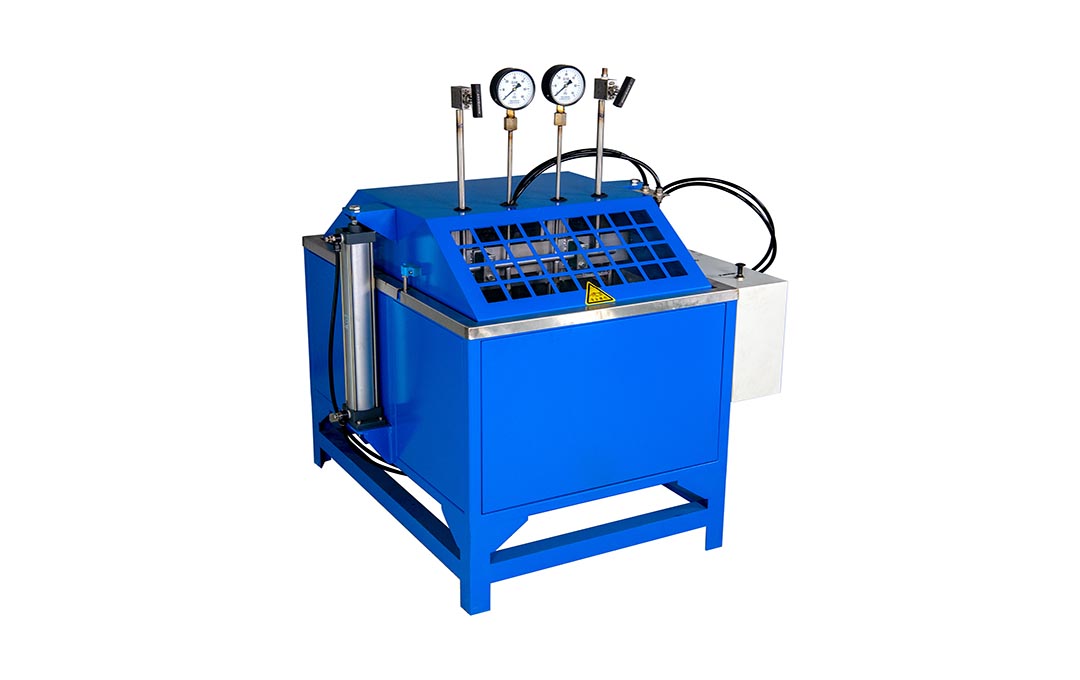

六、氣密試驗裝置
氣密性測試機是按照國家標準要求對瓶體、閥門及堵頭絲扣等處檢驗是否泄漏。本裝置的作用就是將充氣后的鋼瓶放在框架中,用氣缸進行提升和下降,結構合理,操作簡單,適用于氣瓶制造廠和氣瓶檢驗站的使用。
主要技術參數
(1) 工作測試壓力:33MPa
(2) 高壓氣源:高壓空壓機
(3) 測試工位:兩工位
依據客戶提供圖片設計:氣缸升降,帶開關閥、壓力表和防護。
七、高壓空氣壓縮機
用于為高壓氣密性測試提供氣源用
基本技術參數
壓縮介質: 空氣 Air
環境溫度 :-20~+50℃
安全閥設定壓力 :330 bar
工作壓力: 320bar
流量 :300 l/min
壓縮級數 :3
氣缸數 :3
驅動方式 :電機
潤滑油泵 :2.5Kg/cm 2 左右
外形尺寸(長 X 寬 X 高):mm Size (D*W*H)mm 1100mmX570mmX730mm
機組重量 :155Kg
空氣質量標準呼吸空氣標準 :Air 歐盟 EN12021 EN12021
驅動基本參數
型號: ailsof driven 三相電機
功率: 15 kW
轉速 :1440r/min
電壓、頻率:
380V/50HZ
噪音 :≤80 分貝 db

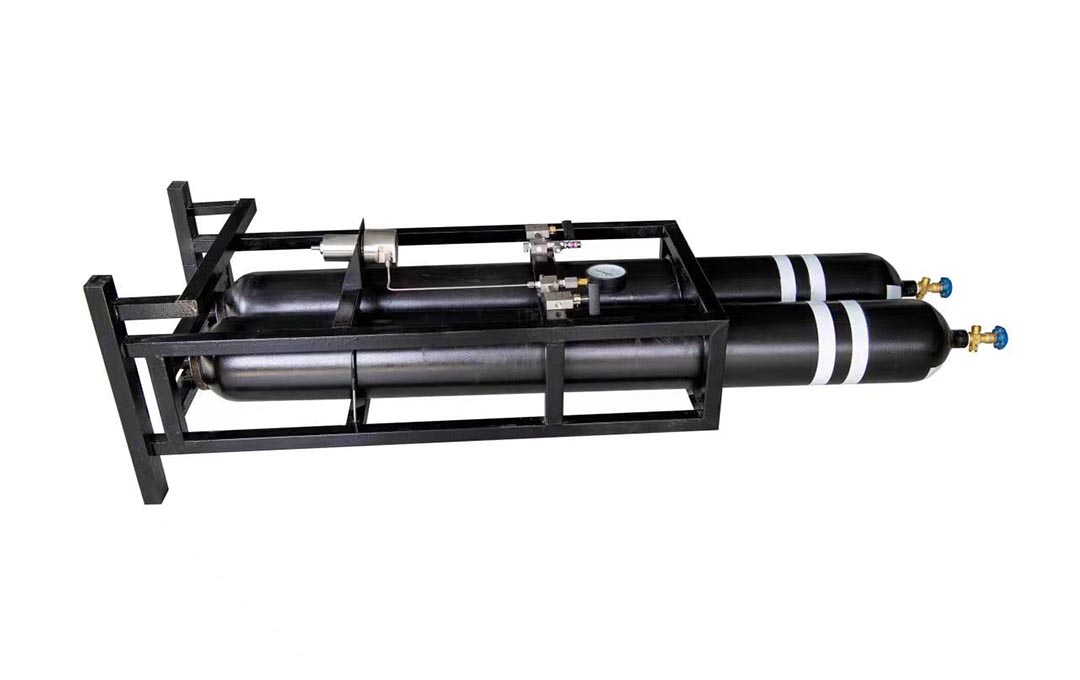

八、高壓瓶組
壓 力:35MPa
高 壓 瓶:50L×2個(2個高壓瓶)
附 件:配備安全閥、壓力表、閥門、過濾器
連接方式:卡套式連接
九、防爆充氣箱
氣瓶防爆充氣箱是為了保氣瓶充裝人員的安全,在氣瓶的實際使用中,很難避免將一些有安全隱患的氣瓶即時發現,防爆充氣箱可阻擋隱患氣瓶在爆破時產生的高速破片對氣瓶操作人員的傷害.

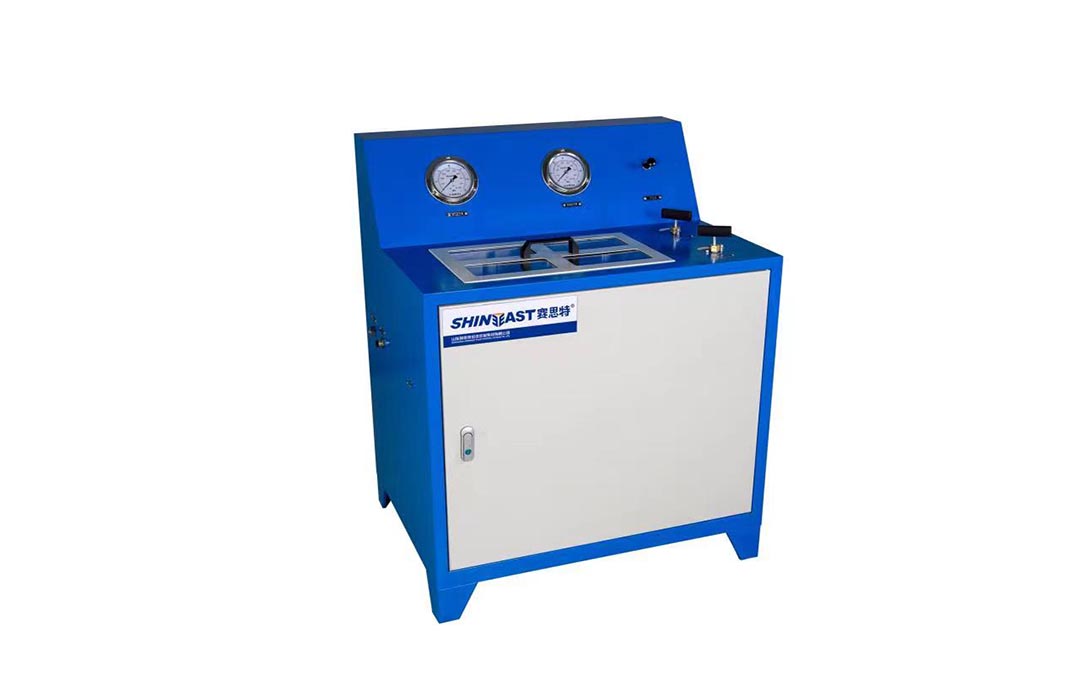

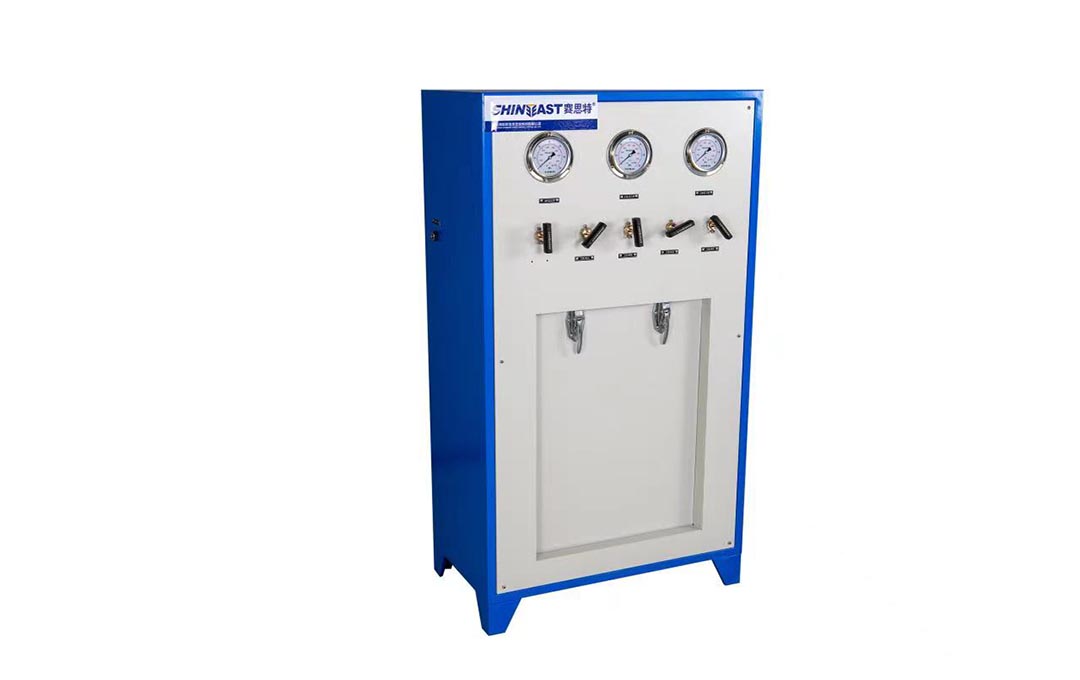

十、瓶閥校驗臺
氣瓶瓶閥校驗臺是用于檢驗使用一定期限氣瓶瓶閥,按照國家標準要求對氣瓶瓶閥進行壓力、氣密性等檢測,該設備結構先進、合理、測試效率高,是氣瓶檢測站及瓶閥檢測單位的專用設備之一。
主要技術參數
(1)氣源壓力:≥33MPa
(2)測試壓力:15-33MPa
(3)測試介質:壓縮空氣
(4)三工位,氣缸升降。
十一、超聲波清洗機
超聲波清洗機可以極強的清潔空氣呼吸器及氣瓶表面的污漬,是空氣呼吸器檢測過程中的清洗環節。去除表面污漬有利于使用者的安全使用。
技術參數:
1、清洗方式:清洗液+超聲波清洗
2、功率:5.2KW
3、頻率:28KHZ,
4、外形尺寸:700*600*800帶萬向輪可移動;
5、發熱量:4KW
配置清單:
不銹鋼框架1套
不銹鋼水槽、托架1套
控制系統 1套
十二、氣體分析儀
它們是用于分別對不同壓力的氣體進行質量檢測的便攜式儀器,分中壓和高壓氣體檢測儀兩種。
高壓檢測儀可測定20-30Mpa的氣瓶空氣和壓縮機空氣的質量,
可采用測定管同時快捷測定空氣中的一氧化碳、二氧化碳、油蒸氣、水分的含量,以判定所測氣體
是否符合歐洲EN12021呼吸空氣質量要求。

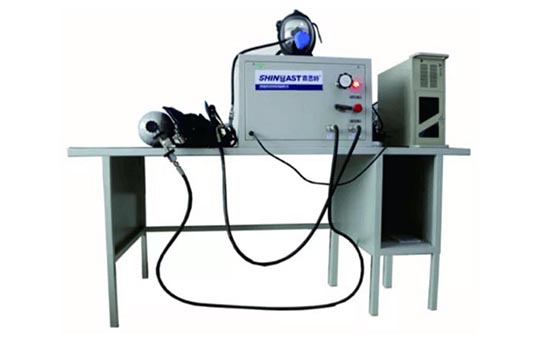

十三、呼吸器綜合檢測臺
1、試驗裝置簡介
GAJC-02型呼吸器綜合檢測儀的檢測過程是操作者通過選擇計算機中的指令和變動試驗參數,控制人工肺,模擬不同的呼吸狀況對呼吸器進行動態檢測,并自動判斷是否合格。檢測的動態呼吸阻力曲線和各項數據,在顯示屏上即時顯示出來,也可用打印機打印出來,或儲存在計算機內的數據庫中供隨時取用。采用全中文界面,易學操作方便。
試驗裝置主要功能包括:
1.1試驗頭模:試驗頭模用于測試時佩戴被測呼吸器面罩。試驗頭模安裝在人工肺頂蓋上。綜合檢測儀只能用于測試全面罩呼吸器,不能直接用于測試半面罩呼吸器。因為半面罩不能罩住試驗頭模左眼上的取樣口,不能取得呼吸時面罩內的壓力。
1.2人工肺:人工肺有一個外殼,外殼右側面板上有一個電源接口、急停開關和數據線接口,用于接通機內電源及和電腦連接。用于接入220V電源。有一個數據輸入/輸出接口,在外殼的左側有一個高壓接口,和氣密性開關。
注意:當人工肺正在工作時不要去堵塞試驗頭模的嘴!當試驗頭模的嘴被堵塞時波紋管內壓力將會大大增加,波紋管內壓力太大會損壞機器。
1.3計算機:呼吸器綜合檢測儀的計算機內有一個專用子目錄,該目錄內有呼吸器綜合檢測儀專用操作軟件。用戶不能任意修改或刪除該目錄以及目錄中的文件。計算機在不作檢測時,亦可作普通計算機使用。
呼吸器綜合檢測儀使用的操作軟件,采用全中文界面,計量單位采用國際單位制。用戶完全在中文環境下與檢測儀進行人機交流,并打印出中文檢測報告。
注意:與呼吸器綜合檢測儀配套的計算機應是專用計算機,不能隨意用其它計算機來更換它。不要試圖去打開它的文件或修改文件。
1.4打印機:打印機用于打印檢測結果的報告,打印機與計算機連接,呼吸器綜合檢測儀檢測結果可在打印機上打印出來。
1.5高壓總管:高壓總管的一端連接在檢測儀左側的高壓接口上(接入三通),另一端與被測呼吸器的減壓器輸入口連接(接入G5/8三通),還有一端與氣瓶連接,氣源可以是呼吸器的氣瓶或其他氣源(箱體左側三通接其他氣源)。
2.主要技術參數
測試壓力: ≤30MPa
測試范圍: 空氣呼吸器(全面罩)
測試效率: 5-18min/只 (以6.8L為例)
壓力測試精度: ±1%
呼吸氣量精度: ±5%
呼吸頻率精度: ±5%(快呼吸:40次/分,100L/min,慢呼吸:25次/分,50L/min)
外形尺寸 : 650×600×400(不包括頭模)
質量: 40KG
外接電源功率: 220V/1.3KW
