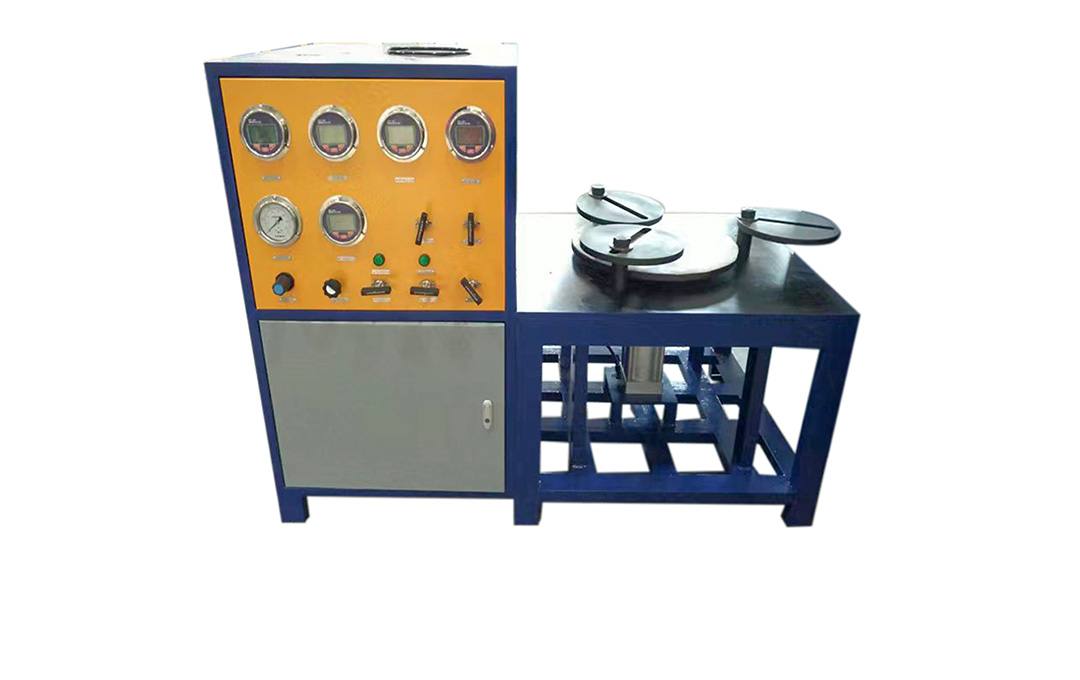

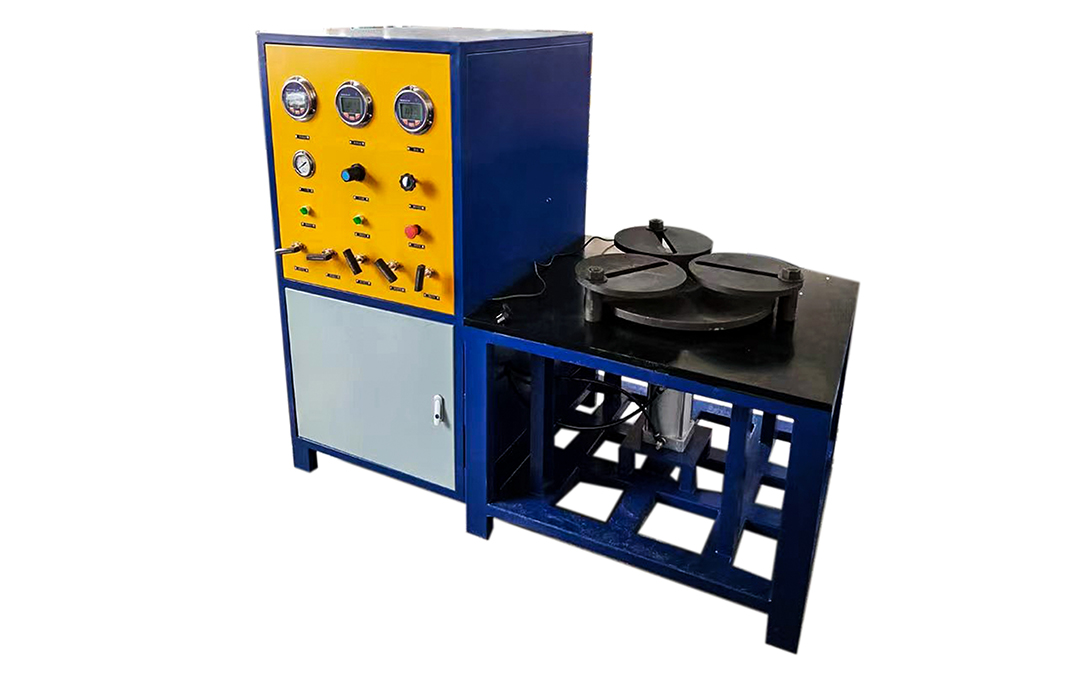

呼吸閥綜合試驗臺
詳情介紹
概述
我公司自行設計和制造的呼吸閥測試臺,具備正壓呼出測試、負壓吸入測試之功能。其結構緊湊,功能齊全,操作方便,靈敏準確的特點,已在中石油、中石化、中海油、各類物資儲備中心得到廣泛應用,深受用戶歡迎。
工作原理
呼吸閥檢測臺由真空泵、空、檢測面板、控制閥門和檢測平臺組成。(正壓氣源需客戶自備)利用真空泵得到負壓壓力來檢測呼吸閥的吸入開啟壓力,利用空氣泵得到正壓壓力來檢測呼吸閥的呼出開啟壓力,從而檢出呼吸閥的吸入、呼出的壓力值是否符合標準(目前國標SY/T0511-1996標準),判定呼吸閥是否合格。
特點
1、配置有三爪自動夾緊機構用于自動夾緊密封;
2、選配自動控制實驗裝置,用于實時顯示壓力曲線,輸出實驗報告,配置美國NI采集卡,賽思特LabVIEW軟件;
3、適用范圍廣,DN25-DN600。
主要技術參數
1、檢測壓力:呼出壓力為:0 Pa~100kPa;吸入壓力為:-20kPa~0 Pa。
2、檢測通徑范圍: DN25~DN600的各類呼吸閥。
3、測試流量范圍:呼出流量為:0~500標方/小時 吸入流量為:0~300標方/小時
4、工作溫度范圍:-20-°C-60°C
5、適用電源:220V/380V
6、控制方式:手動控制/PLC控制/計算機自動控制
